B14 kl Vergleichstabelle Maße Durchmesser Flansch Baugröße Norm

Vergleichstabelle Maße Bauart Flansch B14kl Größen IEC 56 bis 112 (132 | 160)

Flansch B14kl der Flanschmotor ohne den charakteristischen Ring außen herum

Sie finden auf dieser Seite 9 Abschnitte, Ihren B14 kl Flanschmotor in:

1.) Elektromotor, Abschnitt Beispielflansch IEC 63 Maße (Muster) eingetragen.

2.) Elektromotor, Abschnitt Auszug aus Gesamttabelle Vergleichstabellen.

3.) Elektromotor, Abschnitt die Bilder im einzelnen Mechanik bis IEC 132M.

4.) Elektromotor, Anschnitt Hinweis "Maße etwas verbogen".

5.) Elektromotor, Abschnitt Link zur Tabelle aus der der Auszug hier ist.

6.) Elektromotor, Abschnitt die restlichen Links, Auszüge aus der Gesamttabelle.

7.) Elektromotor, Abschnitt die Standard D-Mot's 1 - 2 - 3 Drehzahlen.

8.) Elektromotor, Abschnitt Stirnrad - Motorgetriebe Schneckengetriebe EW Mot.

9.) Elektromotor, Abschnitt die Listen, die Downloads, die Fachinformationen.

1.) Elektromotor, Abschnitt Beispielflansch IEC 63 Maße (Muster) eingetragen

B14 klein Flanschmotor ohne Ring (Erkennungsmerkmal) Zentrierrand mit Passung

Beispiel B14 kl (Flanschbauform E Motor) Flanschmaße ( IEC Baugröße 63 ).

Hier das Maß vorn 90 mm Gesamtdurchmesser Flansch –Außenmaß d

Hier das Maß 75 mm Lochmitte zu Lochmitte – Bohrungsabstand, Flansch Lochkreis .

Hier das Maß 60 mm Durchmesser Flansch – Flansch Zentrierung d ,

... zur Maßtabelle unten:

2.) Elektromotor, Abschnitt Auszug aus Gesamttabelle Vergleichstabellen

3 Hauptmaße, die Hauptdurchmesser, im Beispielbild oben rot eingetragen

B14 kl	IEC	Fußmotor		Flanschmotor
Bau-	Norm	Fuß-	Fuß-	Flansch	Flansch	Flansch
größe	ent-	Maß	Maß	Außen-	Loch-	Zentrier-
IEC (Ah)	halten	Vorn	Seite	maß d	kreis d	ung d
mm	Ja / nein	mm	mm	mm	mm	mm
56 (S)	Keine Norm	ohne Füße	Flanschmotor	80	65	50
56 (M)	Keine Norm	ohne Füße	Flanschmotor	80	65	50
56 (L)	Keine Norm	ohne Füße	Flanschmotor	80	65	50
56	IEC Norm	ohne Füße	Flanschmotor	80	65	50
63 (S)	Keine Norm	ohne Füße	Flanschmotor	90	75	60
63 (M)	Keine Norm	ohne Füße	Flanschmotor	90	75	60
63 (L)	Keine Norm	ohne Füße	Flanschmotor	90	75	60
63	IEC Norm	ohne Füße	Flanschmotor	90	75	60
71 (S)	Keine Norm	ohne Füße	Flanschmotor	105	85	70
71 (M)	Keine Norm	ohne Füße	Flanschmotor	105	85	70
71 (L)	Keine Norm	ohne Füße	Flanschmotor	105	85	70
71	IEC Norm	ohne Füße	Flanschmotor	105	85	70
80 (S)	Keine Norm	ohne Füße	Flanschmotor	120	100	80
80 (M)	Keine Norm	ohne Füße	Flanschmotor	120	100	80
80 (L)	Keine Norm	ohne Füße	Flanschmotor	120	100	80
80	IEC Norm	ohne Füße	Flanschmotor	120	100	80
90 (S)	IEC Norm	ohne Füße	Flanschmotor	140	115	95
90 (M)	Keine Norm	ohne Füße	Flanschmotor	140	115	95
90 (L)	IEC Norm	ohne Füße	Flanschmotor	140	115	95
100 (S)	Keine Norm	ohne Füße	Flanschmotor	160	130	110
100 (M)	Keine Norm	ohne Füße	Flanschmotor	160	130	110
100 (L)	IEC Norm	ohne Füße	Flanschmotor	160	130	110
112 (S)	Keine Norm	ohne Füße	Flanschmotor	160	130	110
112 (M)	IEC Norm	ohne Füße	Flanschmotor	160	130	110
112 (L)	Keine Norm	ohne Füße	Flanschmotor	160	130	110
132 (S)	Keine Norm	ohne Füße	Flanschmotor	200	165	130
132 (M)	Keine Norm	ohne Füße	Flanschmotor	200	165	130
132 (L)	Keine Norm	ohne Füße	Flanschmotor	200	165	130
160 (S)	Keine Norm	ohne Füße	Flanschmotor	250	200	160
160 (M)	Keine Norm	ohne Füße	Flanschmotor	250	200	160
160 (L)	Keine Norm	ohne Füße	Flanschmotor	250	200	160

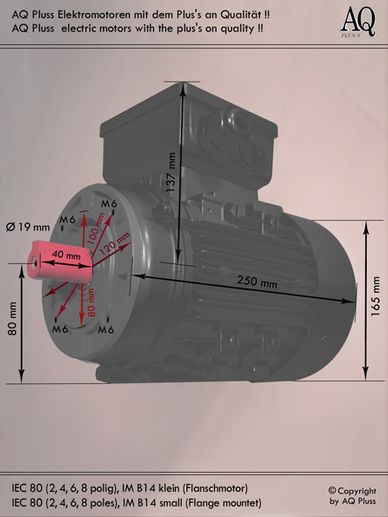

3.) Elektromotor, Abschnitt die Bilder im einzelnen Mechanik bis IEC 132M

Die einzelnen Bilder zeigen die Hauptmaße, Flanschdurchmesser und Welle

4.) Elektromotor, Anschnitt Hinweis "Maße etwas verbogen".

Es gibt Ausreißer unter den genormten | Außernormgrößen | Flanschen

Auch bei (Norm-) Elektromotoren sind abnorme Maße

vielfach üblich, die Normierung "wird anderst ausgelegt".

Empfehlung - AQ Pluss Bilder aufrufen und Maße vergleichen.

Die Kernmaße sollten passen, die eine oder andere Abweichung

läßt sich angleichen. Es sind z.B 8 Bohrungen im Flansch anstatt

der 4 normierten Bohrungen - Vorteil, der E Motor ist um 45 Grad

drehbar anstatt der üblichen 90 Grad.

Außen-, Lochkreis-, Zentrierrand-, Durchmesser und die Welle,

Wellenmaße Länge und Durchmesser, vergleichen. Die Drehbank

kann eventuell helfen - wenn es nicht passt - anpassen.

5.) Elektromotor, Abschnitt Link zur Tabelle aus der der Auszug hier ist

Alle Bauformen in einer Tabelle zusammen gefaßt, Link - Vergleichstabelle Bauformen

Der Link zur Gesamtheit, alle Bauformen (Bauarten) in einer Vergleichstabelle.

6.) Elektromotor, Abschnitt die restlichen Links, Auszüge aus der Gesamttabelle

Ist die Gesamttabelle zu unübersichtlich, dann hier die einzelne Bauform auswählen

Hauptbauformen sortiert, Bauformen -Tabellen vereinzelt:

Elektromotor, Abschnitt B3 der Fußmotor die Grundbauform.

Elektromotor, Abschnitt B5 dieser Flanschmotor Normflansch.

Elektromotor, Abschnitt B14kl Flansch am Motor Normflansch; (diese Seite ist hier).

Elektromotor, Anschnitt B14gr Flansch (Ring) Motor Normflansch.

Elektromotor, Abschnitt B35 Kombibauform Fuss/Flanschmotor.

Elektromotor, Abschnitt B34kl Kombibauform Fuss/Flanschmotor.

Elektromotor, Abschnitt B34gr Kombibauform Fuss/Flanschmotor.

Elektromotor, Anfrageformular bei "nicht Norm" Abmessungen.

Ende der Seite Bauformen Vergleichstabelle, Fußmaße und Flanschmaße.
