B3 Vergleichstabelle Maße von Fuß zu Fuß Baugrößen nach IEC Norm

Sie finden auf dieser Seite 9 Abschnitte, Ihren Fussmotor in:

  1.) Elektromotor, Abschnitt Beispiel Auszug mit Bild IEC 56.

  2.) Elektromotor, Abschnitt Tabellenkopie der Fußmaße.

  3.) Elektromotor, Abschnitt Bilddarstellung der Maßtabelle 56 bis 280

  4.) Elektromotor, Anschnitt Hinweis "krumme Maße".

  5.) Elektromotor, Abschnitt Link zu der Gesamttabelle.

  6.) Elektromotor, Abschnitt Links zu den einzelnen Tabellen der Bauformen.

  7.) Elektromotor, Abschnitt Übersicht E Motoren Drehzahlen 1,2,3.

  8.) Elektromotor, Abschnitt EW Motoren Getriebemotoren solo Getriebe.

  9.) Elektromotor, Abschnitt Übersicht der Übersichtslisten Download etc..

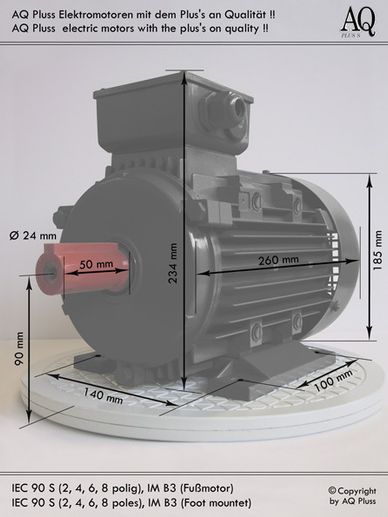

Beispiel B3 (Fußbauform E Motor) Fußbemaßung ( IEC Baugröße56 ).

Hier das Maß vorn 90 mm Lochmitte zu Lochmitte Fuß – Bohrungsabstand,

    Fußmaß Vorn.

Hier das Maß vorn 71 mm Lochmitte zu Lochmitte Fuß – Bohrungsabstand,

    Fußmaß Seite.

... zur Maßtabelle unten:

Abweichungen sind bei E Motoren vielfach üblich, die Normierung

   "wird etwas verbogen". Empfehlung - AQ Pluss bemaßte Bilder aufrufen

        und mit Ihrem E Motor die Maße vergleichen. Kritisch = IP 23 Elektromotoren !!

Die Hauptmaße sollten übereinstimmen.

  Fußmaß vorn, Fußmaß seitlich, die Achshöhe

     d.h. Wellenmitte bis Auflagefläche der Füße und dazu

        die Abmessungen der Motorwelle d.h. Durchmesser und Länge.

Elektromotor, zurück zur Gesamtvergleichsliste Bauform Tabellen

Bauform sortiert die einzelnen Bauformen -Tabellen:

Elektromotor, Abschnitt B3 Fußmotor die Grundbauform;  (Hier diese Seite).

 Elektromotor, Abschnitt B5 Flanschmotor Normflansch.

Elektromotor, Abschnitt B14kl Flanschmotor Normflansch.

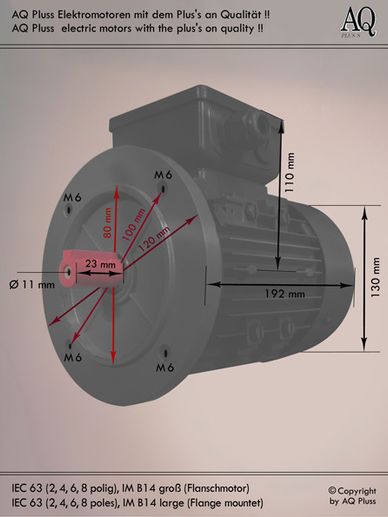

Elektromotor, Anschnitt B14gr Flanschmotor Normflansch.

Elektromotor, Abschnitt B35 Fuss/Flanschmotor Kombibauform.

Elektromotor, Abschnitt B34kl Fuss/Flanschmotor Kombibauform.

Elektromotor, Abschnitt B34gr Fuss/Flanschmotor Kombibauform.

Elektromotor, Anfrageformular bei "krummen" Abmessungen.

Ende der Seite B3 Bauform Vergleichstabelle, Fußmaße - Fußmotor.
